防水固定式扫码器

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP

这三款都是 IP67 防护的固定式扫码器：外壳透明面盖压胶圈、线缆走防水接头，装在道闸立柱、停车场出入口、货车月台这些没有遮挡的位置，淋雨与冲洗都不影响读码。XT2003CF 是 XT2003C 平台的高配防水版（2.3mil），XT2003DP 是同平台的性价比版（2.5mil），XT216MP 是远距离款——1280×800 传感器，25mm 见方的支付码在 40–120cm 都能读，货车不落窗、司机不探身也能完成核验。

索取样品与报价 13302928235 技术咨询 13138881881
  • 640×480 CMOS（XT2003CF / XT2003DP）；1280×800 CMOS（XT216MP）
  • 识读精度 2.3mil（XT2003CF）/ 2.5mil（XT2003DP）/ ≥5mil（XT216MP，EAN-13）
  • USB 键盘 / 虚拟串口 / HID POS / RS232 / TTL232；RS485 按订货型号
  • 型号：XT2003CF（高配）/ XT2003DP（性价比）/ XT216MP（远距离）

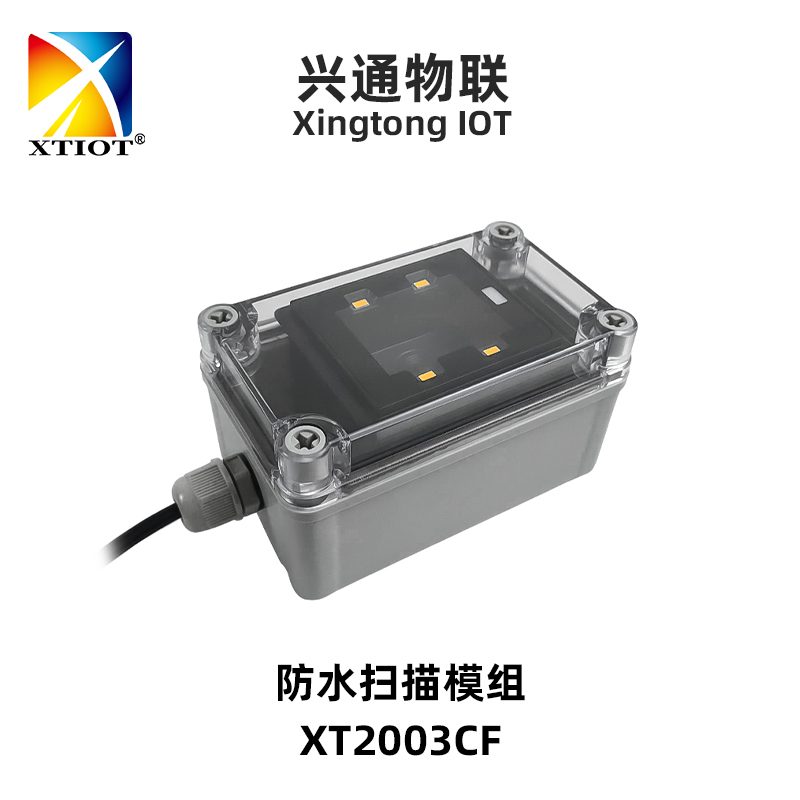

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP_产品图1
XT2003CF 防水固定式扫码器

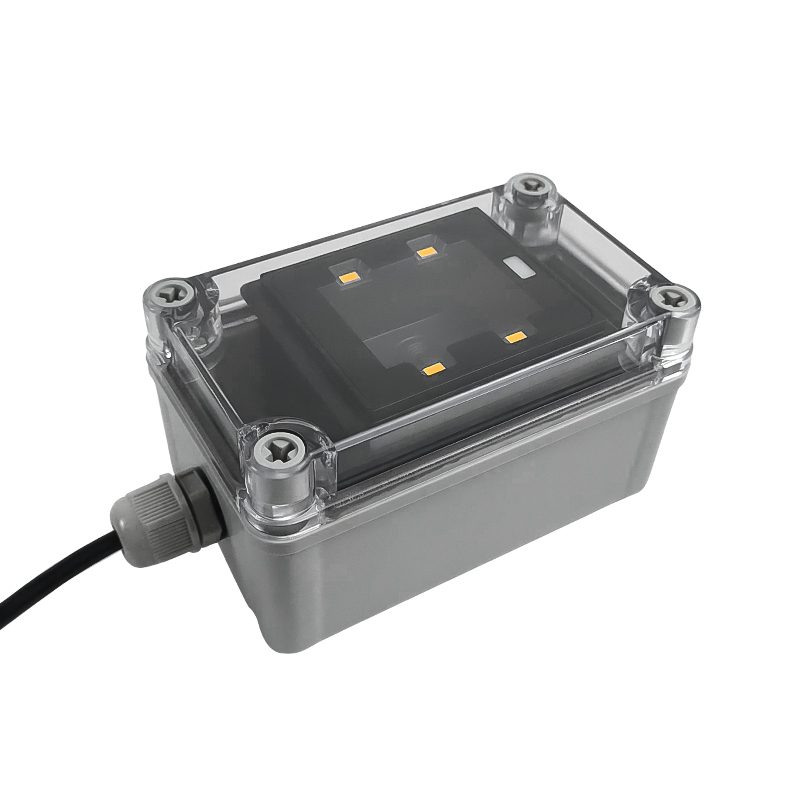

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP_产品图2
XT2003DP 防水固定式扫码器

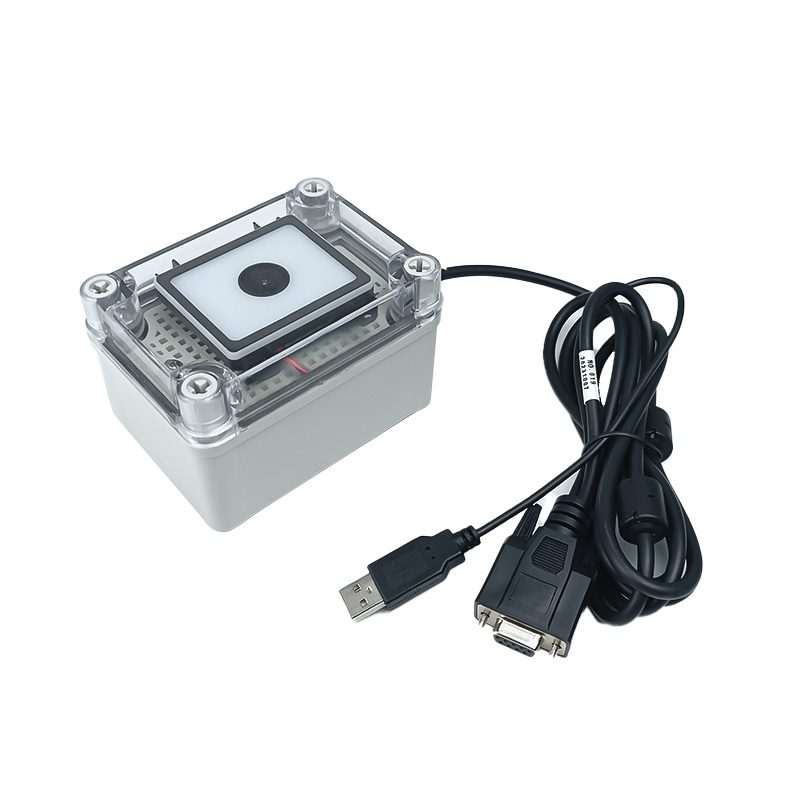

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP_产品图3
XT216MP 远距离防水扫码器

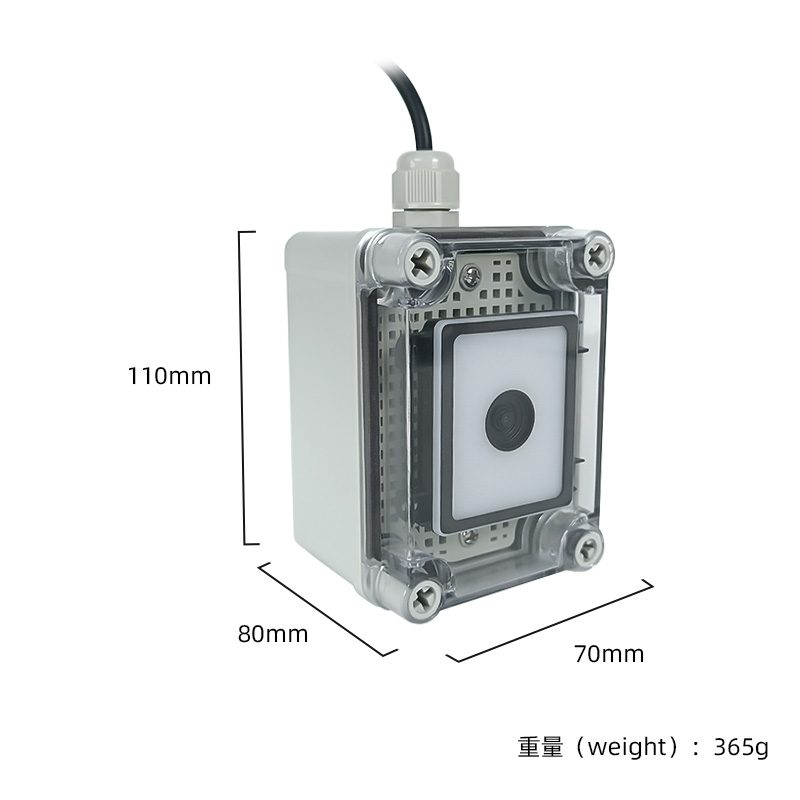

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP_产品图4
XT216MP 外形尺寸 110×70×80mm、365g
规格参数

技术参数

传感器640×480 CMOS（XT2003CF / XT2003DP）；1280×800 CMOS（XT216MP）
识读码制一维码、二维码、纸质码、电子屏幕码（含手机屏幕码）
识读精度2.3mil（XT2003CF）/ 2.5mil（XT2003DP）/ ≥5mil（XT216MP，EAN-13）
通讯接口USB 键盘 / 虚拟串口 / HID POS / RS232 / TTL232；RS485 按订货型号
产品尺寸130×80×70mm（XT2003CF、XT2003DP）；110×70×80mm、365g（XT216MP）
防护等级IP67（三款规格书与详情页均标注防尘防水）
环境光照0–100,000 Lux
识读距离XT216MP：25×25mm 支付码约 40–120cm；XT2003 系列按码尺寸与安装高度核算
供电XT216MP：DC 3.3–5.5V，典型电流 100mA@5V；XT2003 系列按订货型号配电源
典型应用停车场出入口、货车离场道闸、收费站与称重站、户外自助缴费终端、园区大门

参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。

要规格书与图纸 对比全部型号
设计要点

防水固定式扫码器为什么这样设计

每一条都对应一个实际装机时遇到的问题。

IP67 密封外壳

透明面盖压防水胶圈、线缆从防水接头进出，雨水直淋、岗亭冲洗都不进水；道闸立柱与岗亭外墙这类没有雨棚的位置可以直接装。

强光与夜间都能读

环境光照 0–100,000 Lux，白天逆光、夜间车灯直射两种极端条件都有对应曝光策略；读窗朝行人或车辆来向微倾，避开正上方灯具直射。

三种距离分工

岗亭窗口贴窗读用小机身，车不落窗、货车侧面读码用 40–120cm 的远距离款；同一套解码内核，按安装距离选型号，不必为读远而整机改结构。

接口按主控选

USB 键盘模式免驱输出，RS232 与 TTL 按主控订货；沿道闸长距离布线、多台串一条线时接 RS485。

典型应用

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP常用在哪些设备上

  • 停车场出入口与缴费机
  • 货车离场道闸与月台核验
  • 人行与车行闸机立柱
  • 高速收费站与称重站
  • 户外自助缴费终端
  • 工地与园区大门

装机前需要确认的四项

1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。

这四项发给我们，型号基本一次定准，避免来回寄样品。

三款怎么分工

三款都防水，差别在读多远

先定读码距离，再定精度档位，型号一次就能定准。

型号在系列里的位置分辨率 / 精度装在哪、解决什么
XT2003CFXT2003C 平台的高配防水版640×480 / 2.3mil 收费亭窗口、道闸立柱、岗亭外墙。码印得小、覆膜反光、要读手机屏幕码时选它；130×80×70mm 的外壳，替换原有读窗不用改结构。
XT2003DPXT2003D 平台的性价比防水版640×480 / 2.5mil 外壳与接口跟 CF 一致，2.5mil 够用的常规出入口与批量装机就选它；同一项目按精度要求分档采购，备件也通用。
XT216MP远距离款1280×800 / ≥5mil 货车离场、停车场出入口、车行闸机。25mm 支付码 40–120cm，车不落窗、司机不探身也能读；110×70×80mm、365g，装在立柱或岗亭外挑臂上。

接口上三款都提供 USB、RS232、TTL 三种（XT2003 系列另有 RS485 订货型号），环境光都是 0–100,000 Lux； 差别在读码距离与精度档位，不在能不能读。防护按 IP67 标注，安装时读窗略向下倾，避免窗面积水与积灰。

产品详情图

外壳、防护与接口长什么样

四张图取自 XT2003CF 产品详情页：外形尺寸、可读码制、IP67 结构与三种线材接口，选型前先对照自己的安装位。

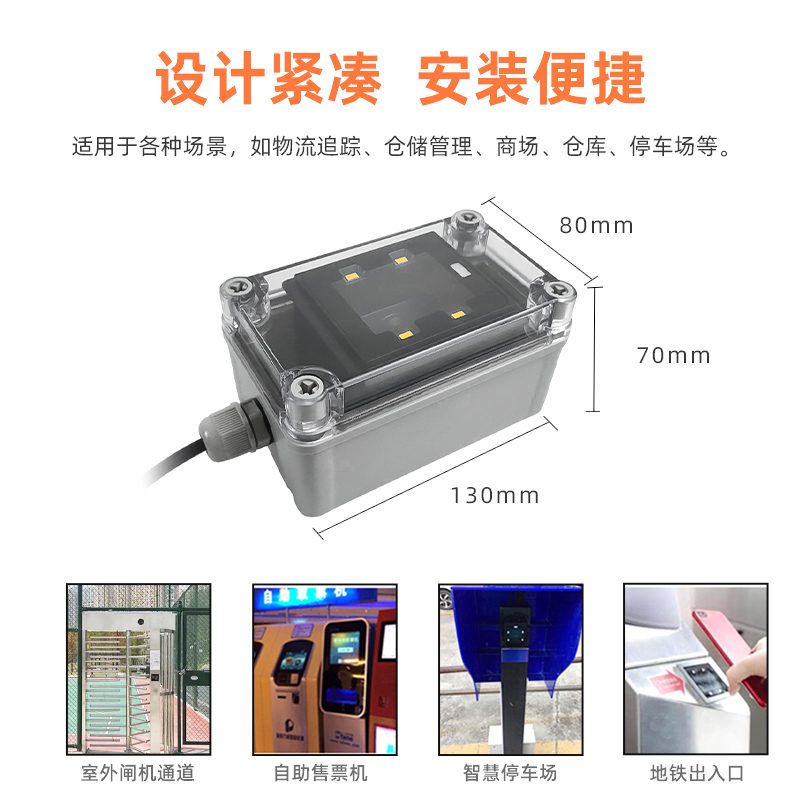

XT2003CF 防水壳体外形尺寸 130×80×70mm 与四个安装位
外形与安装位：130×80×70mm，透明上盖＋灰色底壳，四角螺丝固定，线从侧面防水接头出；下方四个典型安装位是室外闸机通道、自助售票机、智慧停车场与地铁出入口。

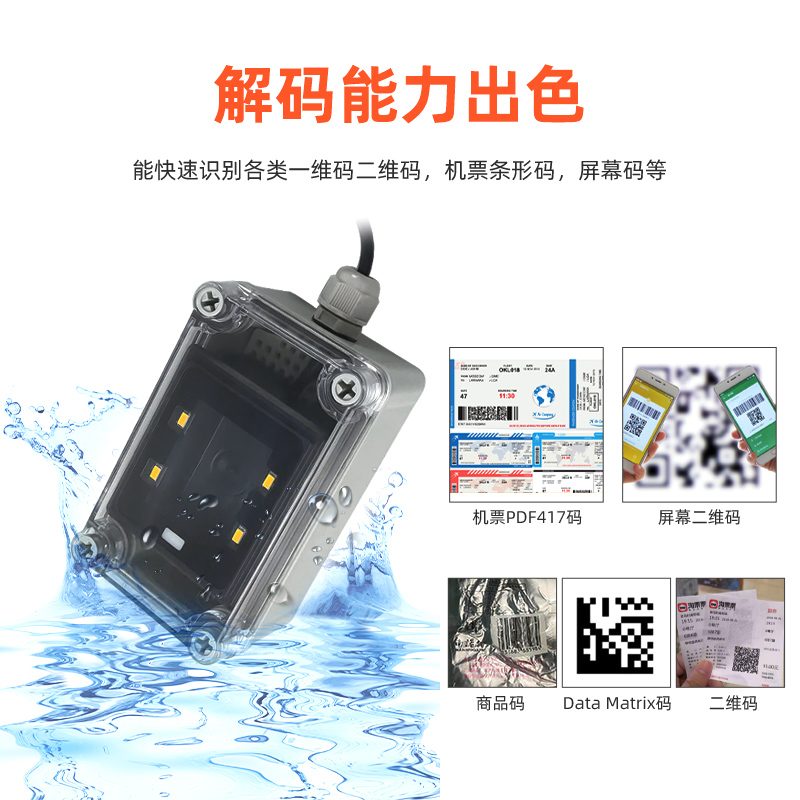

XT2003CF 可识读码制：EAN13、PDF417、QR、Data Matrix 与手机屏幕码
可读码制：一维码（EAN-13、Code128、Code39 等）、二维码（QR、Data Matrix、PDF417、汉信码）与手机屏幕码都在识读范围内，水面直读用于说明防护结构下的读码稳定性。

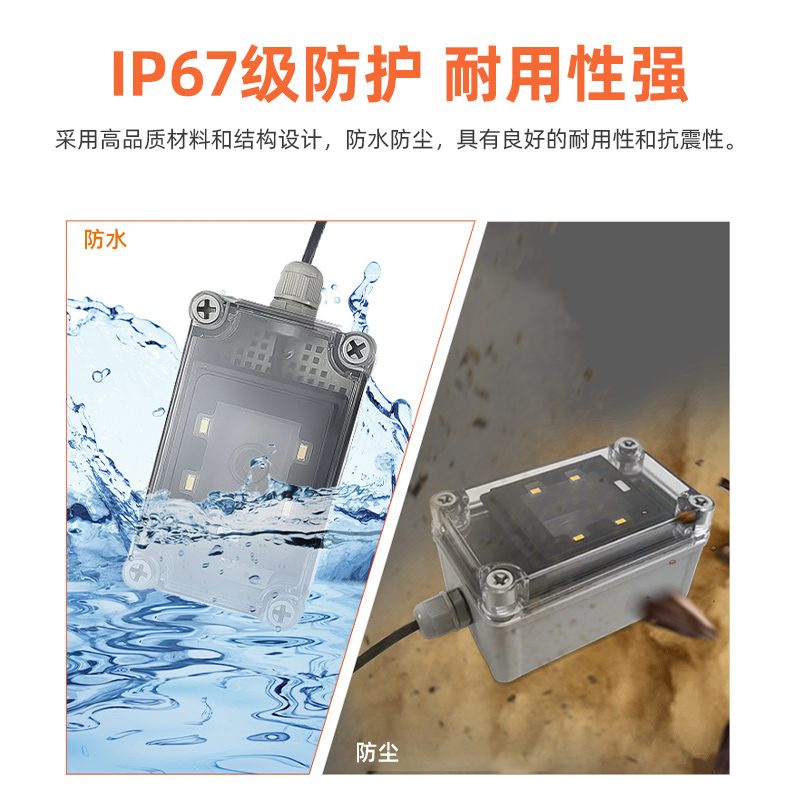

XT2003CF 的 IP67 防护结构：水冲洗与野外沙尘环境下使用
IP67 防护：外壳与出线口做防水处理，可短时浸水、防尘进入；户外长期使用仍建议读窗朝下或加小遮檐，避免窗面积水积灰影响识读。

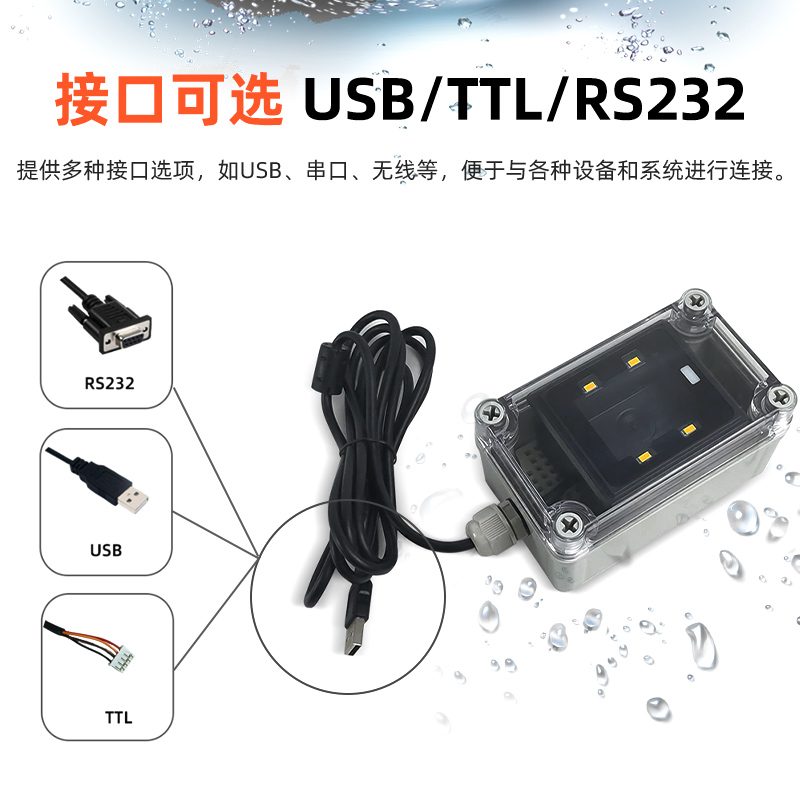

XT2003CF 的 USB、RS232、TTL 三种接口与配套线材
三种接口：USB、RS232、TTL 按订货型号选，配套 50cm USB 线、2m RS232 线与 50cm TTL 线；接口与线长可以按柜体、道闸的走线改。

图取自 XT2003CF 产品详情页，XT2003DP 外壳与接口一致、精度档位不同；XT216MP 为 110×70×80mm 远距离外壳，尺寸图见上方产品图组。

资质与知识产权

防水固定式扫码器的研发与制造能力

模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。

软件企业证书
软件企业证书
高交会优秀产品奖证书
高交会优秀产品奖证书
国家高新技术企业证书
国家高新技术企业证书
FAQ

防水固定式扫码器常见问题

以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。

防水固定式扫码器能不能先拿样品试装？

可以。防水固定式扫码器 XT2003CF / XT2003DP / XT216MP常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。

防水固定式扫码器 XT2003CF / XT2003DP / XT216MP支持定制吗？

支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。

读码读不出来一般是什么原因？

常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。

怎么和我们的主控对接？

USB 键盘 / 虚拟串口 / HID POS / RS232 / TTL232；RS485 按订货型号 都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。
