XT2001CM 扫码引擎核心板

Name: 兴通物联 · 扫码模块与扫码引擎
Address: 深圳, 广东, CN
Telephone: 13138881881
Price range: 询价

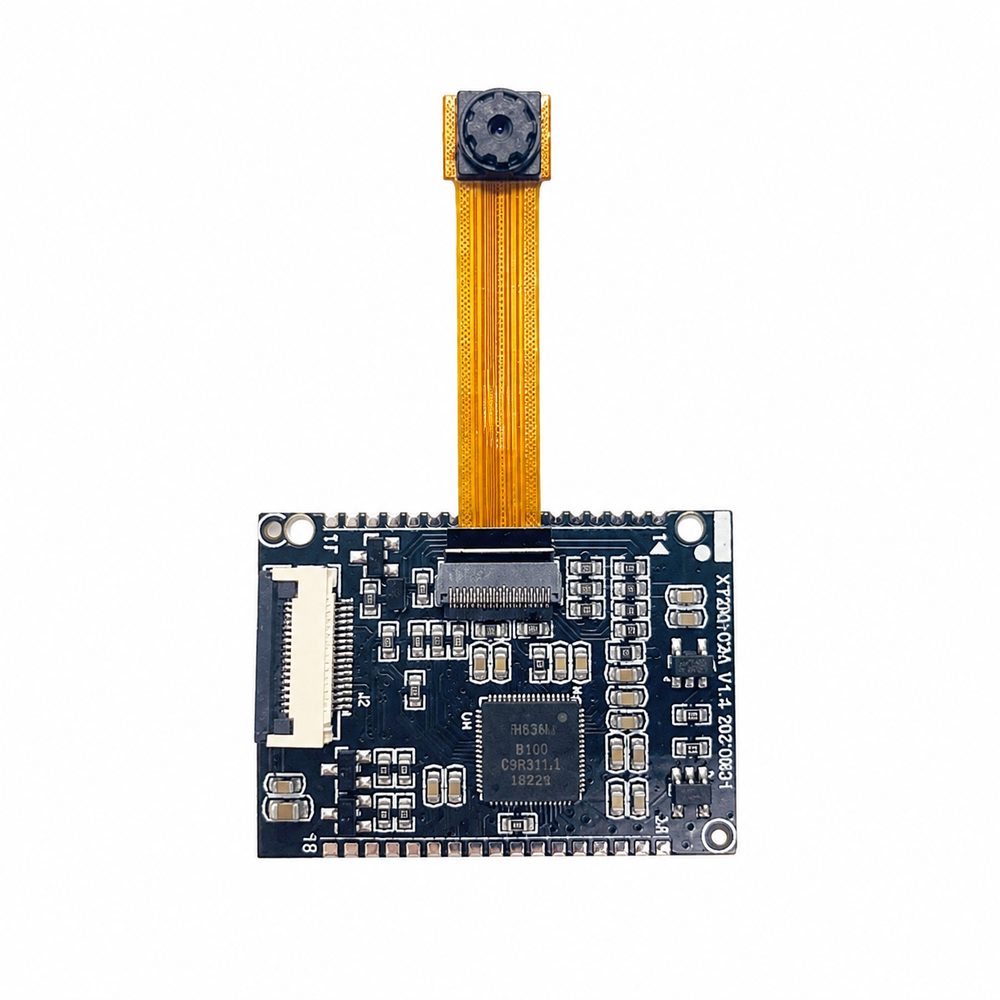

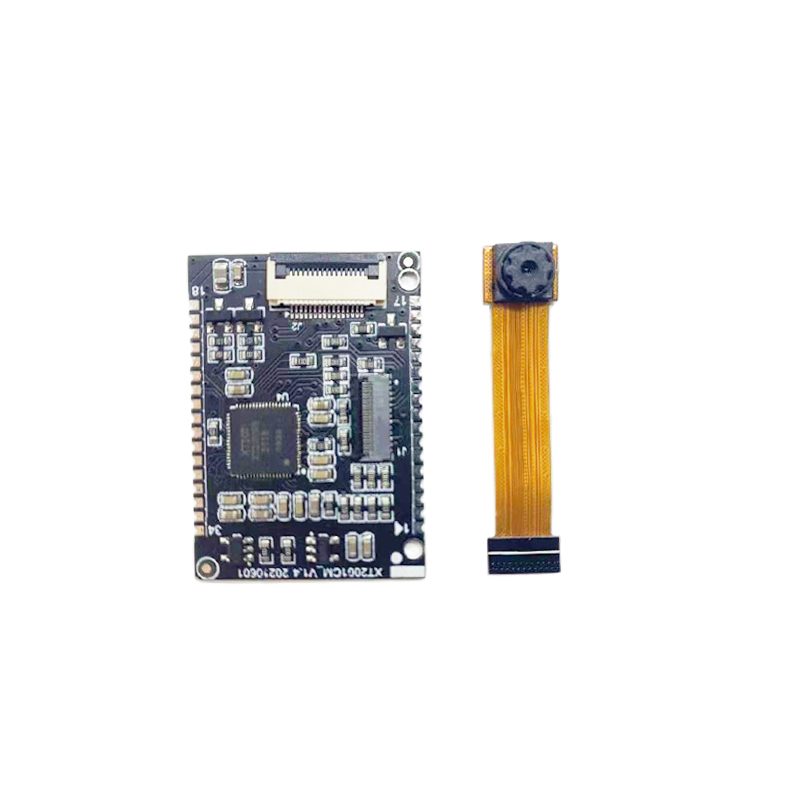

XT2001CM 是一块只有 35×25×6mm 的扫码引擎核心板，640×480 CMOS 传感器、2.5mil 读码密度，接口为 USB 键盘、虚拟串口、HID POS 与 TTL232。整机厂把它嵌进自己的主板，再配解码线与光路结构件，就能做出体积更小的扫码设备。

规格参数

技术参数

传感器	640×480 CMOS
识读码制	一维码、二维码、纸质码、电子屏幕码
读码密度	2.5mil
通讯接口	USB 键盘 / 虚拟串口 / HID POS / TTL232
产品尺寸	35×25×6mm（同系列 XT2001DM 为 35×25×3mm）
典型应用	嵌入式主板集成、OEM 小型化设备、门禁面板、自助终端、智能柜锁

参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。

设计要点

每一条都对应一个实际装机时遇到的问题。

35×25×6mm 的占板面积，放在门禁面板、智能锁这类空间紧张的结构里也装得下。

USB 键盘、虚拟串口、HID POS 与 TTL232 都在一块板上，主板用什么口就接什么口。

核心板不带装饰外壳，光路、支架、面板由设备厂按自己的产品自由设计。

与 XT206M、XT205M5 系列共用同一套解码固件，调试方法可以复用。

典型应用

1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。

这四项发给我们，型号基本一次定准，避免来回寄样品。

资质与知识产权

模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。

FAQ

以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。

扫码引擎核心板能不能先拿样品试装？

可以。XT2001CM 扫码引擎核心板常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。

XT2001CM 扫码引擎核心板支持定制吗？

支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。

读码读不出来一般是什么原因？

常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。

怎么和我们的主控对接？

USB 键盘 / 虚拟串口 / HID POS / TTL232 都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。

把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
