XT205M5 嵌入式二维码扫描模组

Name: 兴通物联 · 扫码模块与扫码引擎
Address: 深圳, 广东, CN
Telephone: 13138881881
Price range: 询价

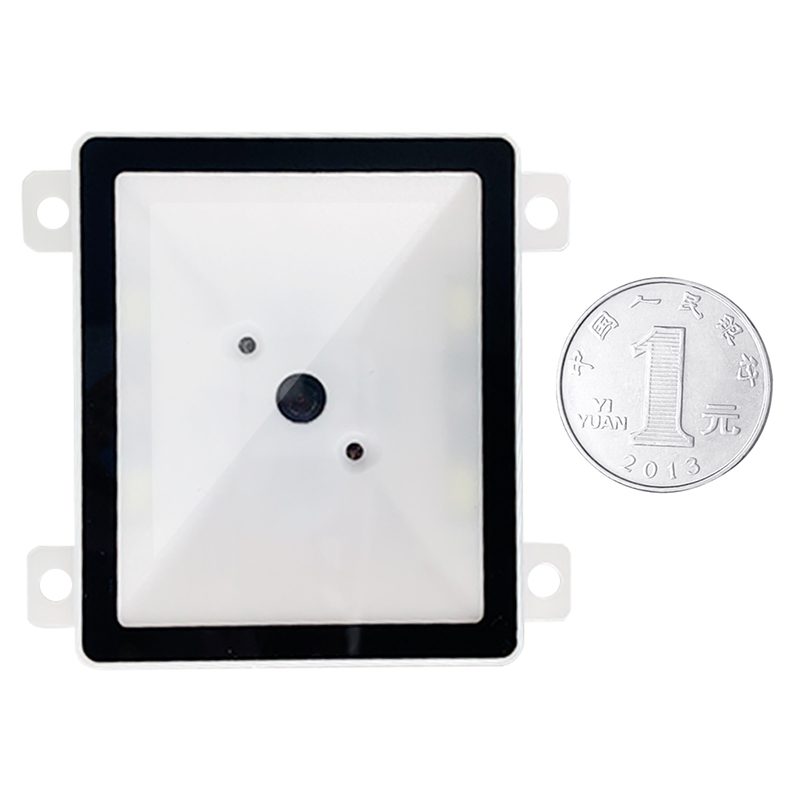

XT205M5 是带外壳的嵌入式二维码扫描模组，65×61×28.5mm、模组净重 38.3g，640×480 CMOS 传感器，识读精度 ≥5mil，接口为 USB、RS232、TTL 三种，按订货型号区分。适合一体机、快递柜、医院自助打单机这类要在面板上开窗嵌入的设备。

规格参数

技术参数

传感器	640×480 CMOS
识读码制	一维码、二维码、纸质码、电子屏幕码（含汉信码、OCR、DOTCODE）
识读精度	≥5mil（最低对比度 ≥20%）
通讯接口	USB KBW / USB HID POS / USB CDC / RS232 / TTL（按订货型号）
产品尺寸	65×61×28.5mm，模组净重 38.3g
典型应用	门禁一体机、快递柜、医院自助打单机、自助查询机、通道闸机、自动售货机

参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。

设计要点

每一条都对应一个实际装机时遇到的问题。

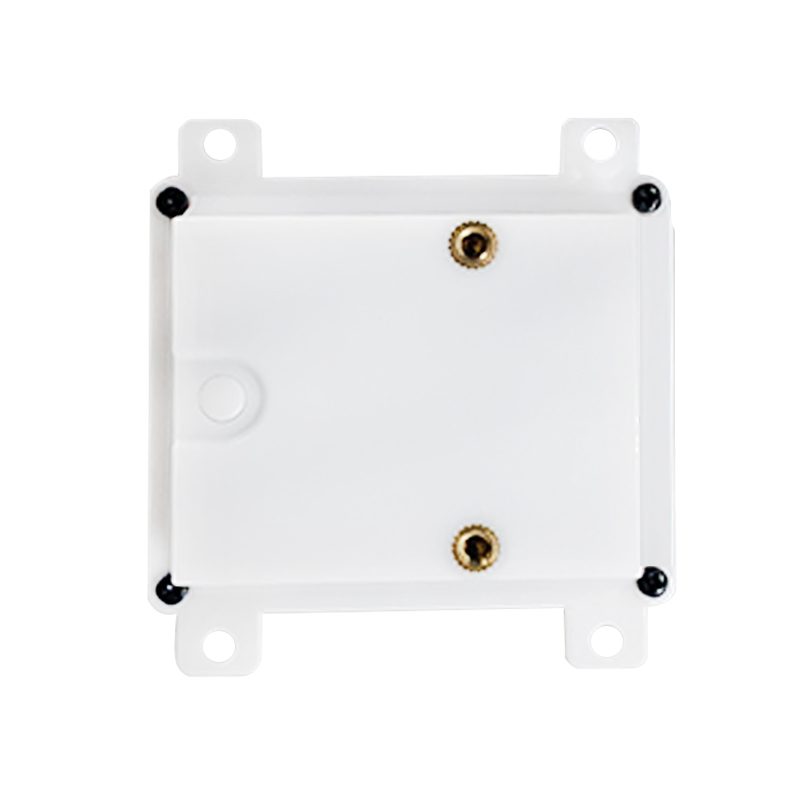

自带前盖与安装结构，嵌进钣金面板后不露电路板，外观与防护都更好处理。

手机屏幕码在贴膜、反光与低亮度条件下仍可识读，扫码支付与电子凭证场景不用额外补光。

水平 66.4°、垂直 49.8°，近距离大码与稍远小码都能覆盖，安装位置好调。

环境光照 0–100000 Lux，室内窗口位与半户外柜体都能用。

典型应用

1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。

这四项发给我们，型号基本一次定准，避免来回寄样品。

资质与知识产权

模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。

FAQ

以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。

二维码扫描模组能不能先拿样品试装？

可以。XT205M5 嵌入式二维码扫描模组常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。

XT205M5 嵌入式二维码扫描模组支持定制吗？

支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。

读码读不出来一般是什么原因？

常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。

怎么和我们的主控对接？

USB KBW / USB HID POS / USB CDC / RS232 / TTL（按订货型号）都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。

把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
