XT736M / XT738M 扫码引擎（M 与 MB 两种供电形态）

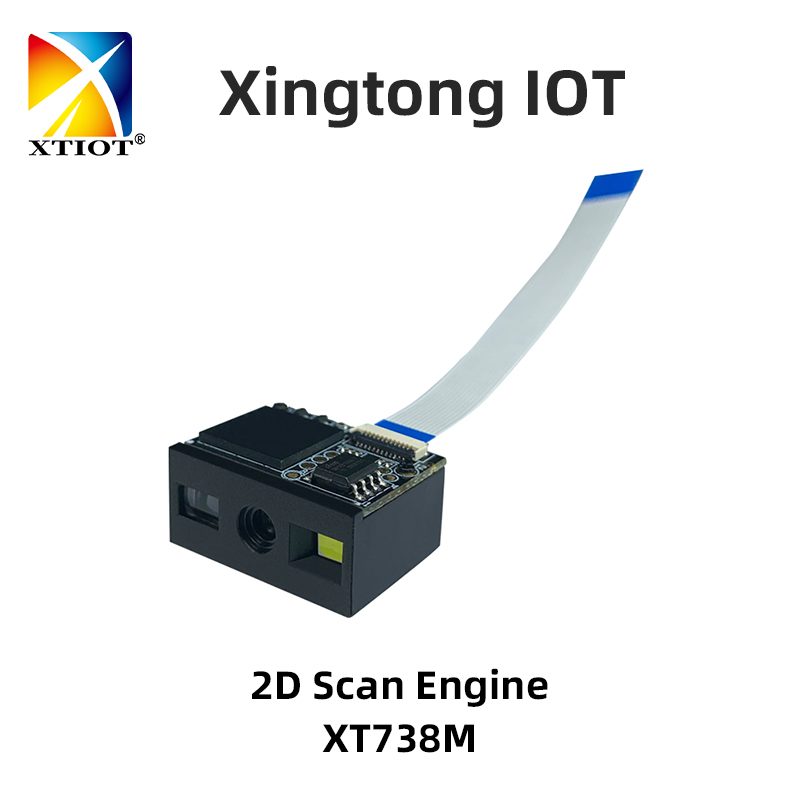

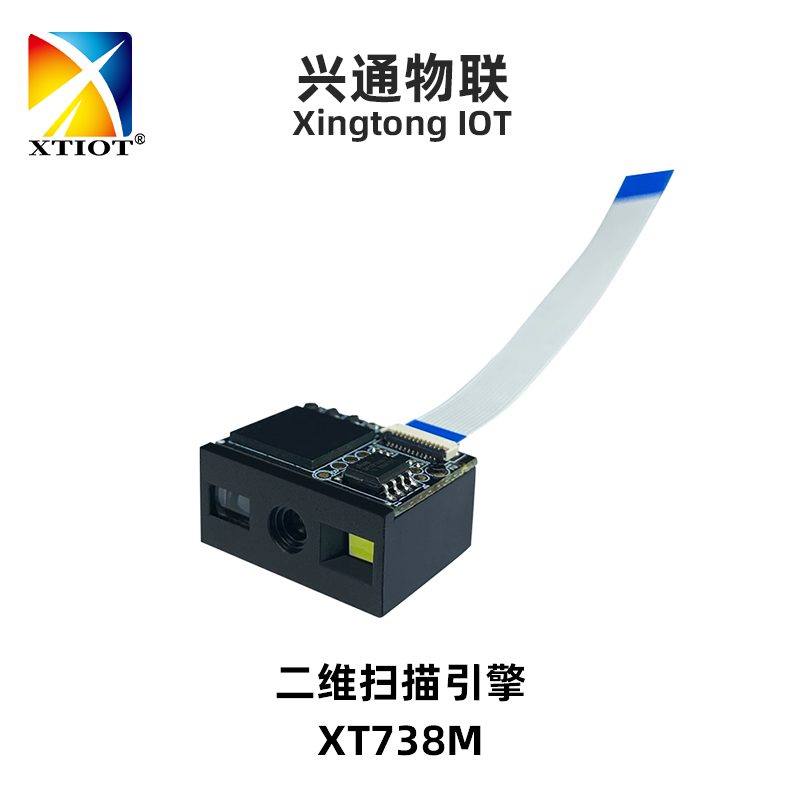

XT736M 与 XT738M 是 21.6×16.3×11.2mm、3.2g 的微型扫码引擎：后缀 M 是扫码头本体，3.3V 供电，通过 12Pin FPC 排线与客户主板相连，适合主板集成与深度定制；后缀 MB 加了电源板，5V 供电，直接接 USB、RS232、TTL，即插即用。XT736M 为 1280×800 百万像素，XT738M 为 640×480，两种光学方案可按码型选。
- XT736M：1280×800 CMOS；XT738M：640×480 CMOS，白光 LED 补光
- 识读精度 ≥5mil
- M：3.3V，12Pin FPC 排线接客户主板，信号含 USB_D±、TTL 收发、触发与解码指示；MB：5V 带电源板，直接接 USB KBW / USB CDC / USB HID POS / RS232 / TTL232
- 型号：XT736M / XT738M / XT736MB / XT738MB
技术参数
| 传感器 | XT736M：1280×800 CMOS；XT738M：640×480 CMOS，白光 LED 补光 |
|---|---|
| 识读码制 | 一维码、二维码、纸质码、电子屏幕码 |
| 识读精度 | ≥5mil |
| 供电与接口 | M：3.3V，12Pin FPC 排线接客户主板，信号含 USB_D±、TTL 收发、触发与解码指示；MB：5V 带电源板，直接接 USB KBW / USB CDC / USB HID POS / RS232 / TTL232 |
| 产品尺寸 | XT736M / XT738M：21.6×16.3×11.2mm，3.2g；XT736MB：66.7×35.4×19.2mm，12.9g |
| 典型应用 | 智能购物车与手持设备主板集成、OEM 扫码设备、停车与门禁终端、电子制造与智能仓储 |
参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。
扫码引擎 M/MB为什么这样设计
每一条都对应一个实际装机时遇到的问题。
M 是扫码头
3.3V 供电，12Pin FPC 与你的主板直连，供电、触发、解码指示都在一排线上，集成度高。

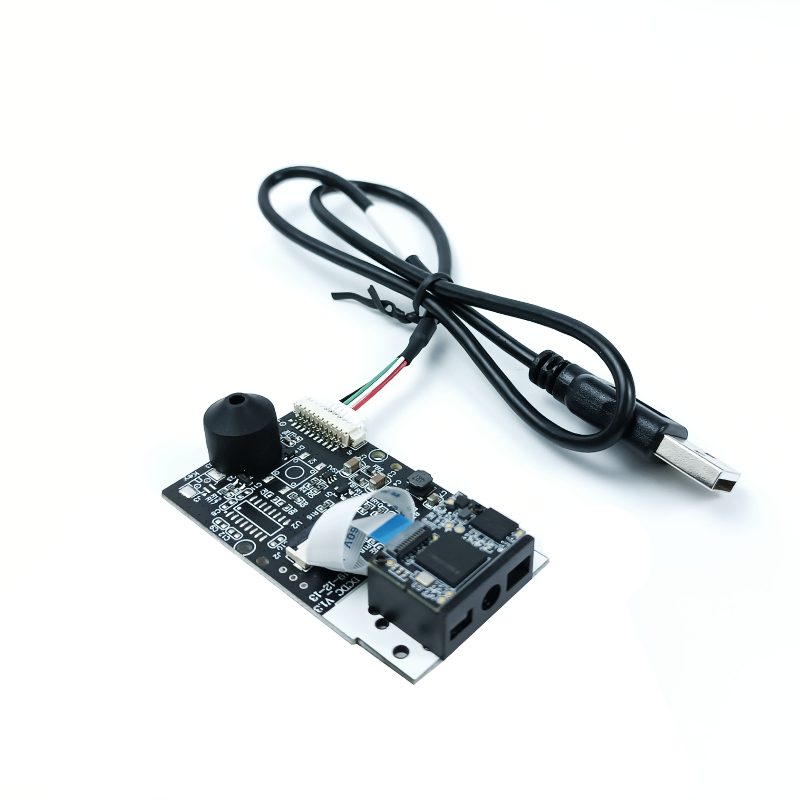

MB 带电源板
5V 供电，USB / RS232 / TTL 直接引出，不改主板就能试装与量产，适合快速验证。
同一光学方案
M 与 MB 用同一套光学与解码方案，参数一致，先拿 MB 试装、量产切 M 不用重调识读。
双分辨率选
XT736M 百万像素读小码与高密度码，XT738M 读常规码更经济。
XT736M / XT738M 扫码引擎（M 与 MB 两种供电形态）常用在哪些设备上
- 智能购物车与车载终端的嵌入式扫码
- OEM 扫码设备的主板集成（M）
- 停车缴费与门禁终端（MB 直连）
- 电子制造与智能仓储的读码工位
- 需要 3.3V 供电自研主板的设备
装机前需要确认的四项
1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。
这四项发给我们，型号基本一次定准，避免来回寄样品。
扫码引擎 M/MB的研发与制造能力
模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
扫码引擎 M/MB常见问题
以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。
扫码引擎 M/MB能不能先拿样品试装？
可以。XT736M / XT738M 扫码引擎（M 与 MB 两种供电形态）常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。
XT736M / XT738M 扫码引擎（M 与 MB 两种供电形态）支持定制吗？
支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。
读码读不出来一般是什么原因？
常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。
怎么和我们的主控对接？
M：3.3V，12Pin FPC 排线接客户主板，信号含 USB_D±、TTL 收发、触发与解码指示；MB：5V 带电源板，直接接 USB KBW / USB CDC / USB HID POS / RS232 / TTL232 都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。
其他系列
- XT206M 超小型嵌入式扫码模块 · 嵌入式扫码模块
- XT206H 百万像素超薄嵌入式扫码模组 · 百万像素扫码模组
- XT216M 1280×800 高清扫码模组 · 高清扫码模组
- XT6603BM 薄款嵌入式扫码头 · 薄款扫码头
- XT205M5 嵌入式二维码扫描模组 · 二维码扫描模组
- XT2002D 嵌入式扫码模组 · 嵌入式扫码模组
- XT2003C / XT2003D 嵌入式扫码模组 · 嵌入式扫码模组
- XT2001CM 扫码引擎核心板 · 扫码引擎核心板
- XT728M / XT728M-ER 微型扫描引擎 · 微型扫描引擎
- XT750M / XT751M / XT752M / XT753M / XT755M 扫码引擎系列 · 扫码引擎系列
- XT2008M 微型扫描头模组 · 扫码引擎
- XT2010 固定式扫码器 · 固定式扫码器
- XT2003 远距离固定式扫码器 · 固定式扫码模块
- XT216MP 固定式扫码器 · 固定式扫码器
不确定选哪款？
把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
