XT206H 百万像素超薄嵌入式扫码模组

Name: 兴通物联 · 扫码模块与扫码引擎
Address: 深圳, 广东, CN
Telephone: 13138881881
Price range: 询价

XT206H 系列是 1280×800 百万像素的嵌入式二维扫码模组，核心板与镜头分体式设计，主板部分厚度 7.2mm、重量 3.2g，是为超薄结构准备的扫码头。USB / RS232 / TTL 三种接口按订货型号区分，识读精度 3mil，POS 嵌入、手持、固定式与平台扫描设备都能匹配。

规格参数

技术参数

传感器	1280×800 CMOS，白光 LED 补光
识读码制	一维码、二维码、纸质码、电子屏幕码（含汉信码、OCR、DOTCODE）
识读精度	≥3mil（EAN 13），最低对比度 ≥20%
通讯接口	USB / RS232 / TTL（按订货型号）
产品尺寸	XT206H 主板 39.5×19.5×7.2mm（3.2g，分体式）；XT206H1 40×20×11mm；XT206H2 55×35×11mm；XT206H3 61×65×11mm
典型应用	POS 嵌入设备、手持与固定式设备、平台扫描设备、门禁一体机、快递柜、自助售货机

参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。

设计要点

每一条都对应一个实际装机时遇到的问题。

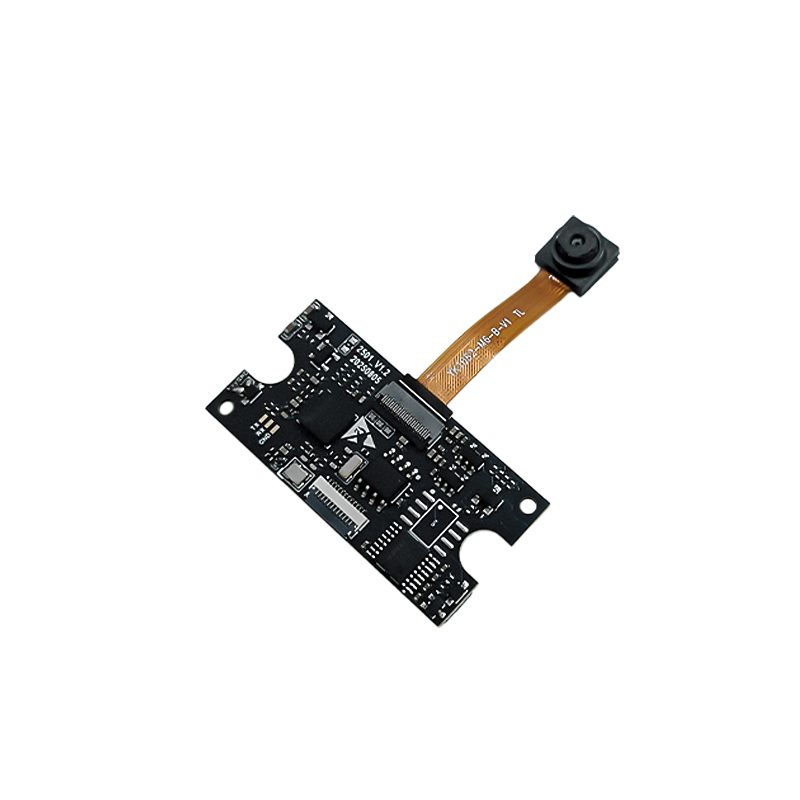

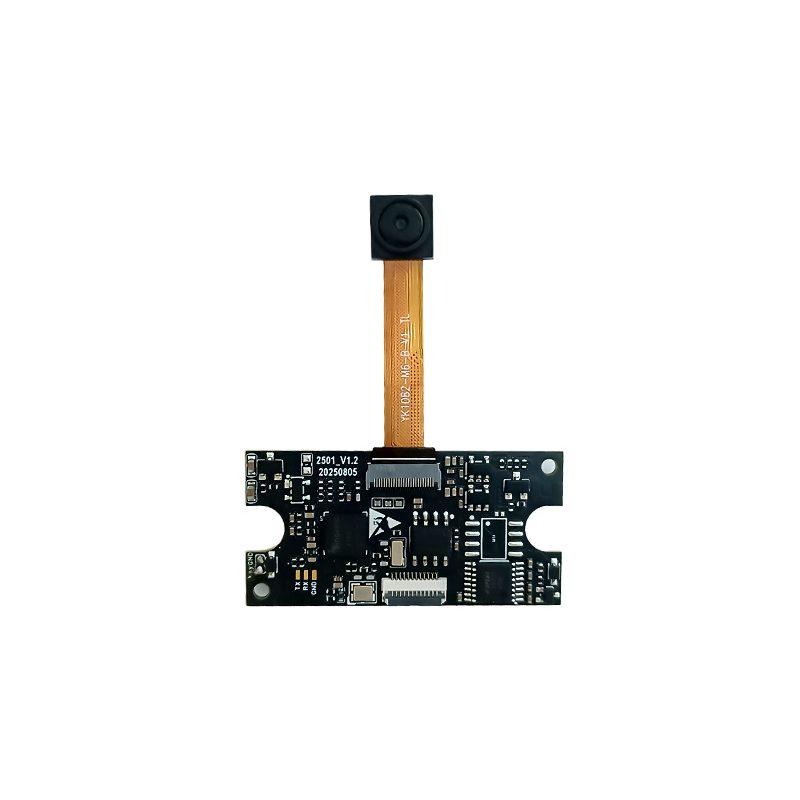

核心板与镜头分体，主板厚度 7.2mm、重 3.2g，超薄机身也能装下百万像素方案。

手机屏幕条码识读按屏幕码场景调校，低亮度与贴膜反光条件下稳定输出。

USB、RS232、TTL 按订货型号提供，TTL 线 11cm / 50cm 标配可选，其他长度可定制。

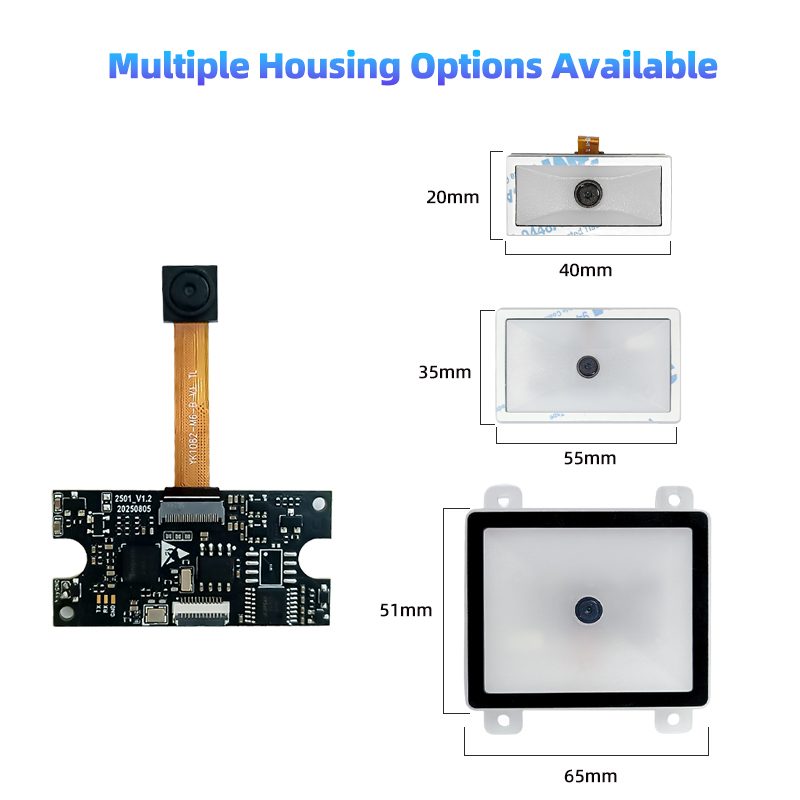

H1/H2/H3 覆盖 40×20 到 61×65mm，按面板开孔就近选型，不必为一款模组重开模具。

典型应用

1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。

这四项发给我们，型号基本一次定准，避免来回寄样品。

资质与知识产权

模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。

FAQ

以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。

百万像素扫码模组能不能先拿样品试装？

可以。XT206H 百万像素超薄嵌入式扫码模组常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。

XT206H 百万像素超薄嵌入式扫码模组支持定制吗？

支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。

读码读不出来一般是什么原因？

常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。

怎么和我们的主控对接？

USB / RS232 / TTL（按订货型号）都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。

把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
