固定式扫码器

XT216MP 固定式扫码器

Name: 兴通物联 · 扫码模块与扫码引擎
Address: 深圳, 广东, CN
Telephone: 13138881881
Price range: 询价

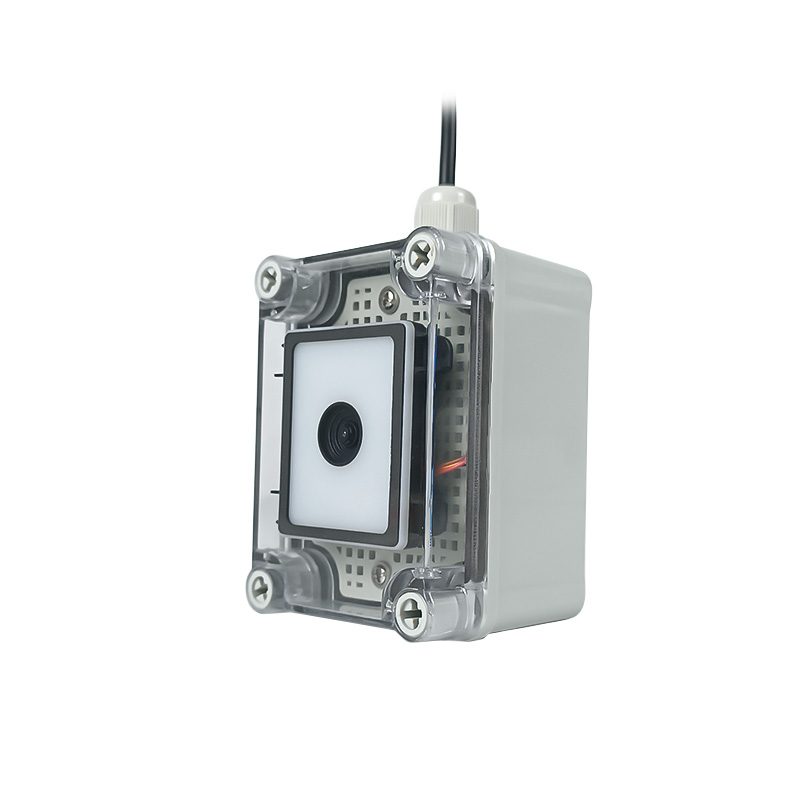

XT216MP 是 110×70×80mm、365g 的固定式扫码器，1280×800 高分辨率传感器，识读精度 5mil，DC 3.3–5.5V 宽压供电。25mm 见方的微信支付码在 40–120cm 距离都能读，装在停车场、货车侧面与收费窗口这类不能凑太近的位置。

规格参数

技术参数

传感器	1280×800 CMOS，白光 LED 补光
识读码制	一维码、二维码、纸质码、电子屏幕码
识读精度	≥5mil（EAN 13）

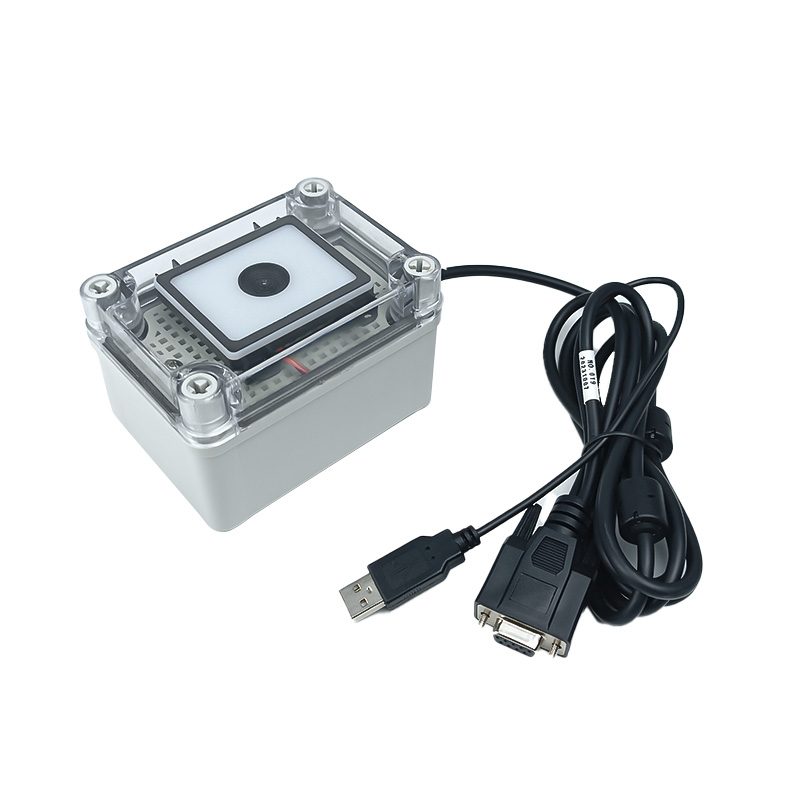

通讯接口	USB 键盘 / 虚拟串口 / RS232 / TTL232（按订货型号）

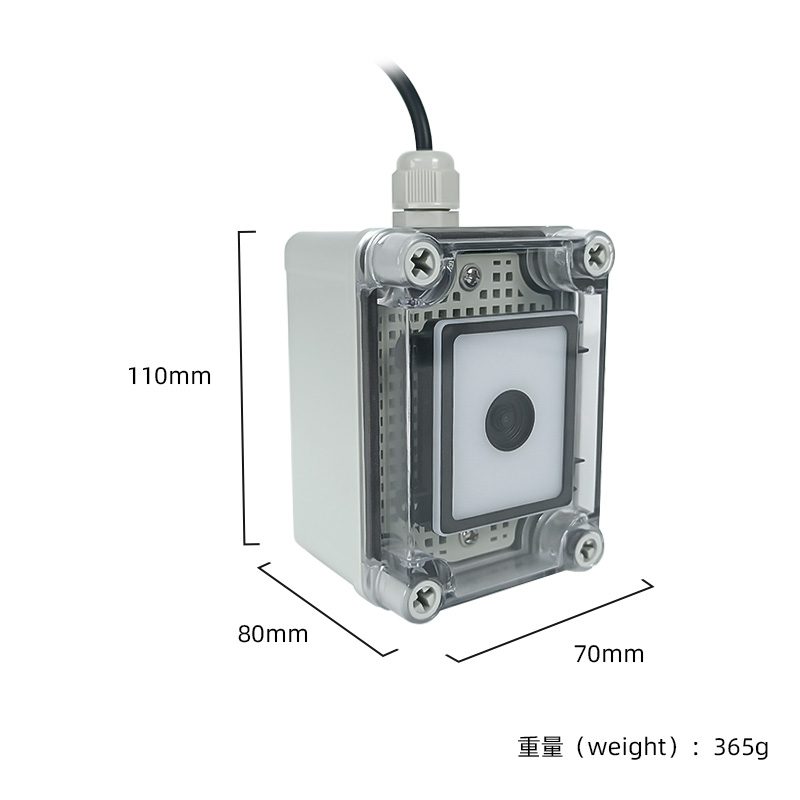

产品尺寸	110×70×80mm，365g
识读距离	微信支付码 QR（25×25mm）约 40–120cm；支付宝支付码 QR（30×30mm）约 40–120cm
供电	DC 3.3–5.5V，典型电流 100mA@5V
典型应用	停车场出入口、货车与物流车辆读码、收费站、户外自助缴费终端

参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。

设计要点

每一条都对应一个实际装机时遇到的问题。

40–120cm 的工作距离覆盖车窗与货车侧面高度，司机不必探身凑近。

DC 3.3–5.5V 都能工作，车载电源与工控电源直供都行。

1280×800 在同样距离下视野更宽，25mm 小码也能稳定输出。

USB 键盘免驱即用，RS232 与 TTL 按主控订货。

典型应用

1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。

这四项发给我们，型号基本一次定准，避免来回寄样品。

资质与知识产权

模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。

FAQ

以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。

固定式扫码器能不能先拿样品试装？

可以。XT216MP 固定式扫码器常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。

XT216MP 固定式扫码器支持定制吗？

支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。

读码读不出来一般是什么原因？

常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。

怎么和我们的主控对接？

USB 键盘 / 虚拟串口 / RS232 / TTL232（按订货型号）都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。

把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
