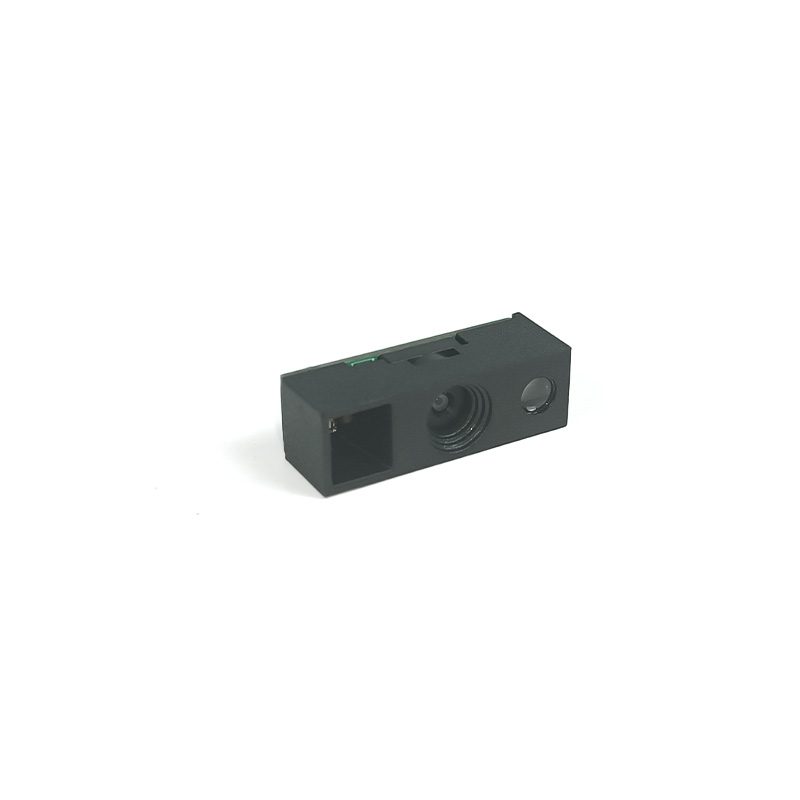

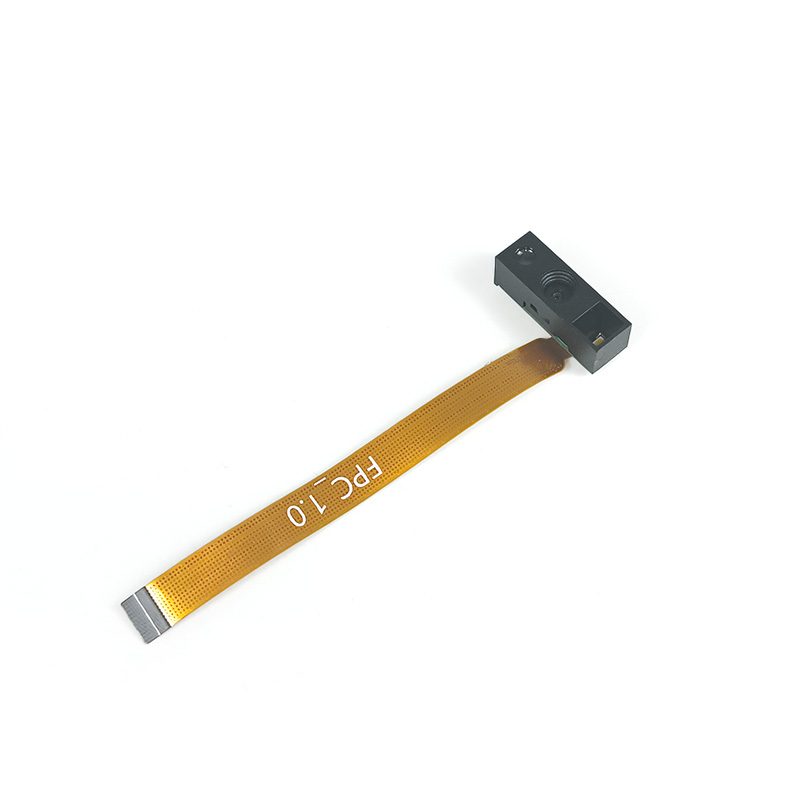

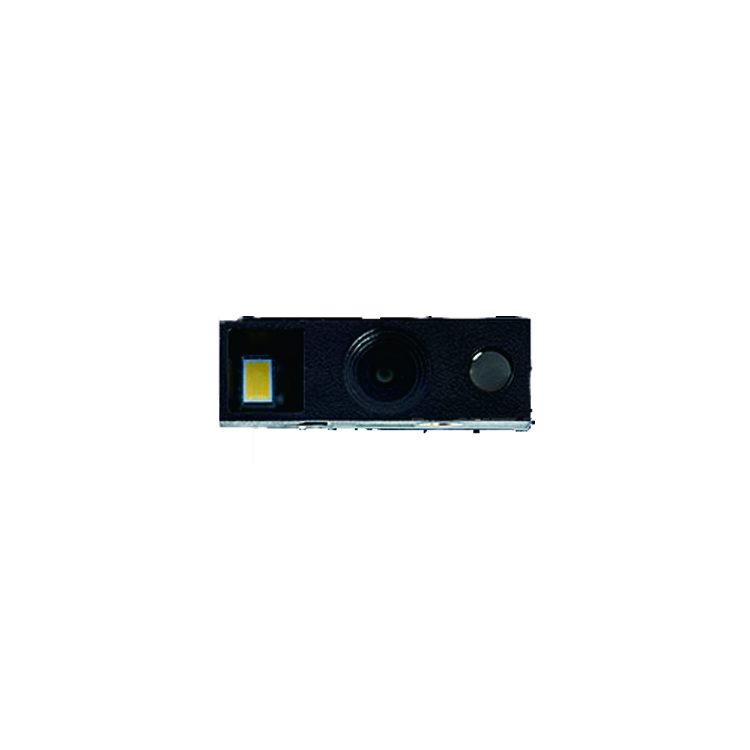

XT728M / XT728M-ER 微型扫描引擎
XT728M 是 21.5×9×7mm、1.2g 的微型扫描引擎，640×480 CMOS、识读精度 3mil，3.3V 供电、USB 与 TTL 双接口。XT728M-ER 是 1280×800 的远距版本，1D 精度 4mil、2D 8mil，一维码景深做到 105–650mm，远距读码的嵌入式设备选它。
- XT728M：640×480 CMOS；XT728M-ER：1280×800 CMOS
- 识读精度 ≥3mil（XT728M）；1D 4mil / 2D 8mil（XT728M-ER）
- USB、TTL232
- 型号：XT728M / XT728M-ER
技术参数
| 传感器 | XT728M：640×480 CMOS；XT728M-ER：1280×800 CMOS |
|---|---|
| 识读码制 | 一维码、二维码（ER 版含 PDF417、DataMatrix、QR） |
| 识读精度 | ≥3mil（XT728M）；1D 4mil / 2D 8mil（XT728M-ER） |
| 通讯接口 | USB、TTL232 |
| 产品尺寸 | XT728M：21.5×9×7mm，1.2g；XT728M-ER 景深 EAN-13 105–650mm |
| 供电 | 3.3V±3%（XT728M）/ 3.3V±5%（XT728M-ER，典型工作电流 350mA） |
| 典型应用 | 穿戴式设备、手持终端、仪表与工控面板、PDA 模块集成、远距读码嵌入设备 |
参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。
微型扫描引擎为什么这样设计
每一条都对应一个实际装机时遇到的问题。
厚度 7mm
21.5×9×7mm 的占板面积，塞进穿戴设备、仪表与窄边框结构都装得下。
ER 读得远
XT728M-ER 一维码景深 105–650mm，货架上层、道闸远距这类安装位也覆盖。
3.3V 直连
与常见嵌入式主板的供电电平一致，FPC 直连不需要电平转换。
双接口
USB 与 TTL 同时具备，样机用 USB 调试，量产切 TTL 直连主板。
XT728M / XT728M-ER 微型扫描引擎常用在哪些设备上
- 穿戴式扫描设备
- 手持终端与 PDA 的嵌入模块
- 仪表与工控面板读码
- 仓储拣选设备的远距读码
- OEM 小型化扫描设备
装机前需要确认的四项
1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。
这四项发给我们，型号基本一次定准，避免来回寄样品。
微型扫描引擎的研发与制造能力
模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
微型扫描引擎常见问题
以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。
微型扫描引擎能不能先拿样品试装？
可以。XT728M / XT728M-ER 微型扫描引擎常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。
XT728M / XT728M-ER 微型扫描引擎支持定制吗？
支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。
读码读不出来一般是什么原因？
常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。
怎么和我们的主控对接？
USB、TTL232 都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。
