XT750M / XT751M / XT752M / XT753M / XT755M 扫码引擎系列
XT75xM 系列是 3.3V 供电的扫码引擎家族，全部 FPC 排线与主板直连，尺寸从 21.6×8.8×7mm（1.2g）到 25.2×12×13mm（3.1g），按占板面积与镜头排布选型；XT755M 另有 XT755MB1–B4 组合型号，带板直出 USB / TTL / RS232。

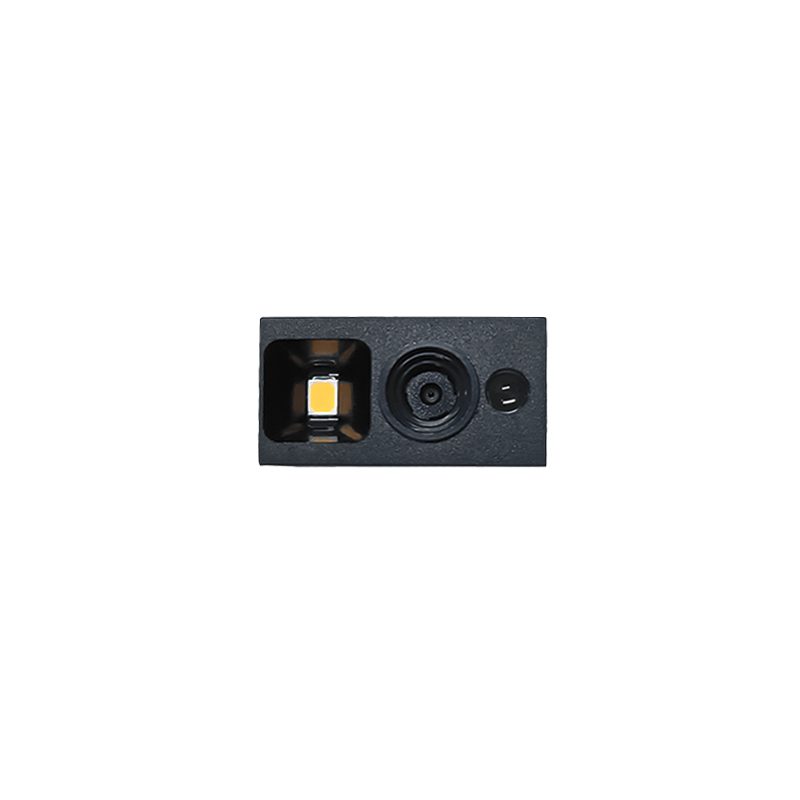

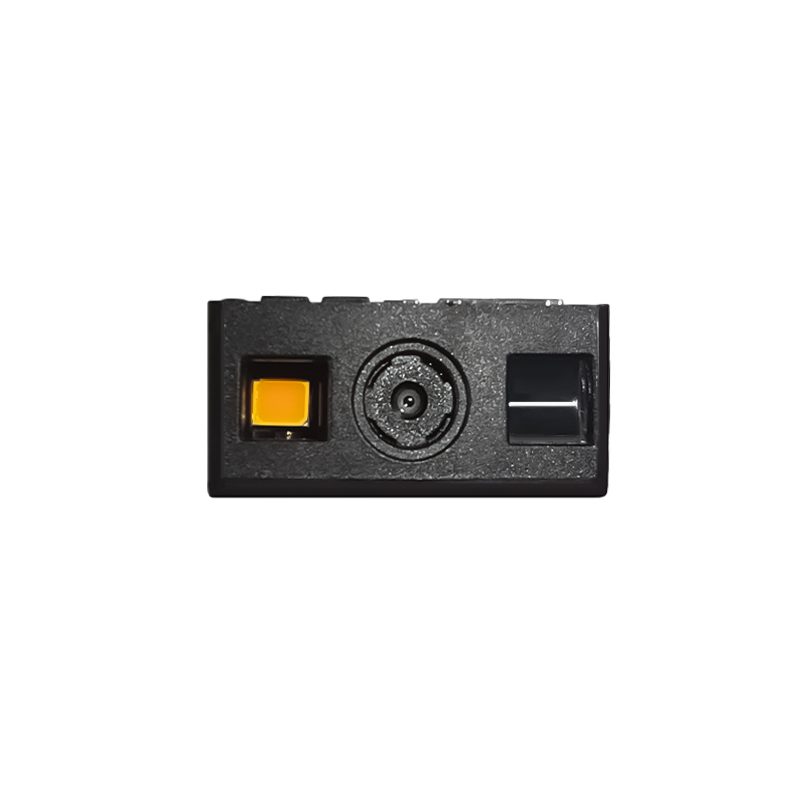

- 640×480 CMOS（XT750M 为全局曝光），白光 LED 照明、红光 LED 瞄准
- 识读精度 ≥3mil（XT751M）/ ≥5mil（XT750M、XT752M）
- USB / 虚拟串口 / TTL232（XT751M 另有 HID POS）；XT755MB 组合型号直出 USB / TTL / RS232
- 型号：XT750M / XT751M / XT752M / XT753M / XT755M（含 XT755MB1–B4 组合型号）
技术参数
| 传感器 | 640×480 CMOS（XT750M 为全局曝光），白光 LED 照明、红光 LED 瞄准 |
|---|---|
| 识读码制 | 一维码、二维码 |
| 识读精度 | ≥3mil（XT751M）/ ≥5mil（XT750M、XT752M） |
| 通讯接口 | USB / 虚拟串口 / TTL232（XT751M 另有 HID POS）；XT755MB 组合型号直出 USB / TTL / RS232 |

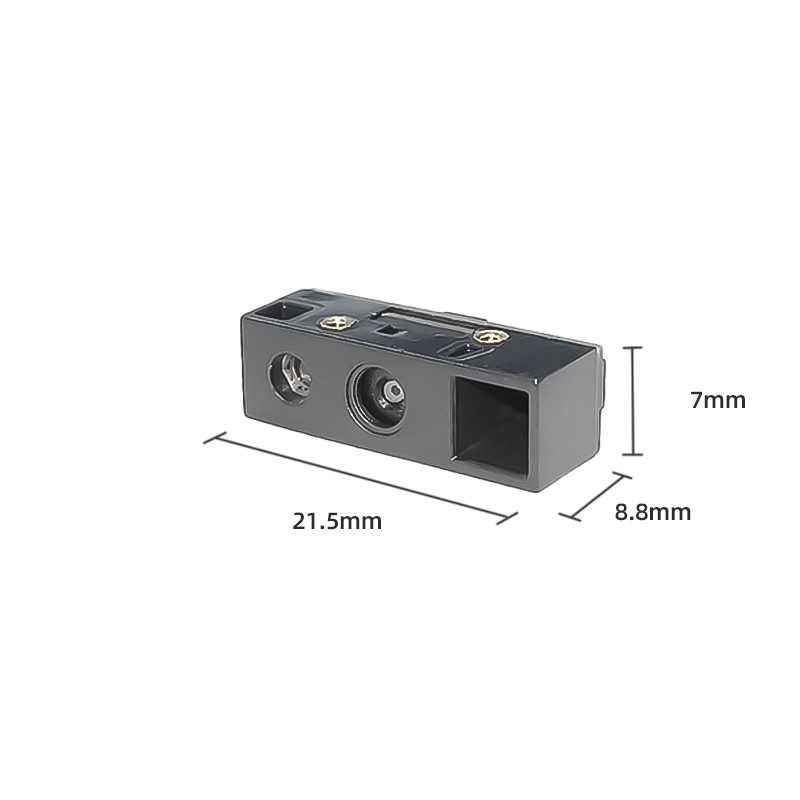

| 产品尺寸 | XT750M 21.6×14.3×11mm（2.6g）；XT751M / XT755M 21.6×8.8×7mm（1.2g）；XT752M 25.2×12×13mm（3.1g） |
| 典型应用 | 工业设备嵌入、手持与穿戴设备、OEM 扫描模组、仪表与自助终端主板集成 |
参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。
扫码引擎系列为什么这样设计
每一条都对应一个实际装机时遇到的问题。
全局曝光可选
XT750M 全局曝光 CMOS，配合运动读码场景比卷帘快门更稳。
1.2g 超薄款
XT751M / XT755M 厚度 7mm、重 1.2g，电池供电设备也扛得住这点功耗与重量。
FPC 直连主板
3.3V 供电加 12Pin FPC 排线，与客户主板一体设计，整机可以做到很小。
组合型号带板
XT755MB1–B4 把 USB / TTL / RS232 做成小板直出，不想动主板也能直接用。
XT750M / XT751M / XT752M / XT753M / XT755M 扫码引擎系列常用在哪些设备上
- 工业设备与仪表的嵌入读码
- 手持与穿戴式扫描设备
- OEM 扫描模组定制
- 自助终端主板集成
- 需要全局曝光的运动读码场景
装机前需要确认的四项
1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。
这四项发给我们，型号基本一次定准，避免来回寄样品。
扫码引擎系列的研发与制造能力
模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。
扫码引擎系列常见问题
以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。
扫码引擎系列能不能先拿样品试装？
可以。XT750M / XT751M / XT752M / XT753M / XT755M 扫码引擎系列常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。
XT750M / XT751M / XT752M / XT753M / XT755M 扫码引擎系列支持定制吗？
支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。
读码读不出来一般是什么原因？
常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。
怎么和我们的主控对接？
USB / 虚拟串口 / TTL232（XT751M 另有 HID POS）；XT755MB 组合型号直出 USB / TTL / RS232 都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。
其他系列
- XT206M 超小型嵌入式扫码模块 · 嵌入式扫码模块
- XT206H 百万像素超薄嵌入式扫码模组 · 百万像素扫码模组
- XT216M 1280×800 高清扫码模组 · 高清扫码模组
- XT6603BM 薄款嵌入式扫码头 · 薄款扫码头
- XT205M5 嵌入式二维码扫描模组 · 二维码扫描模组
- XT2002D 嵌入式扫码模组 · 嵌入式扫码模组
- XT2003C / XT2003D 嵌入式扫码模组 · 嵌入式扫码模组
- XT2001CM 扫码引擎核心板 · 扫码引擎核心板
- XT736M / XT738M 扫码引擎（M 与 MB 两种供电形态） · 扫码引擎 M/MB
- XT728M / XT728M-ER 微型扫描引擎 · 微型扫描引擎
- XT2008M 微型扫描头模组 · 扫码引擎
- XT2010 固定式扫码器 · 固定式扫码器
- XT2003 远距离固定式扫码器 · 固定式扫码模块
- XT216MP 固定式扫码器 · 固定式扫码器
不确定选哪款？
把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
