嵌入式扫码模组

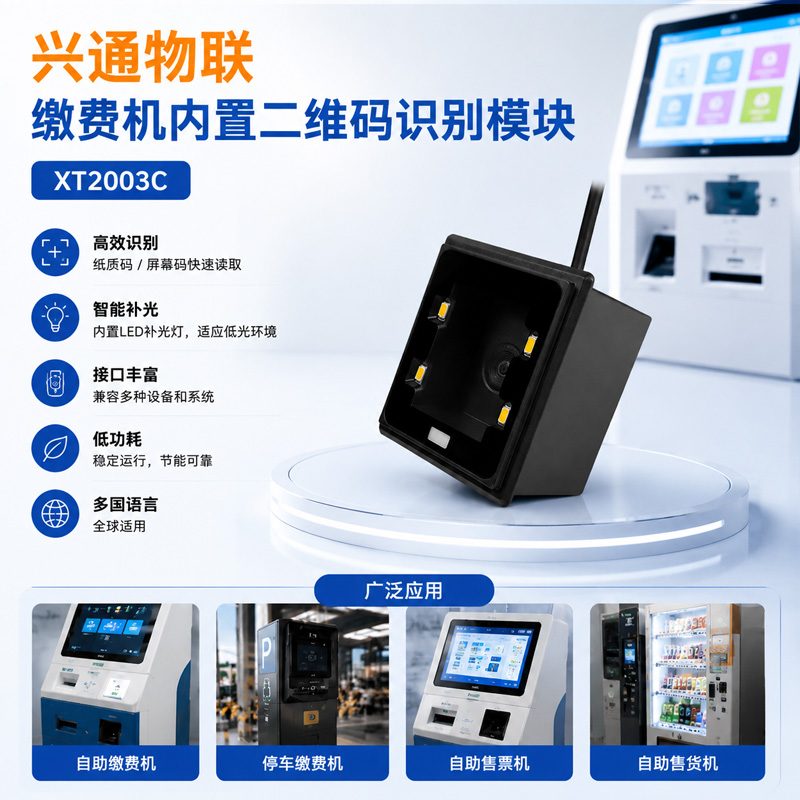

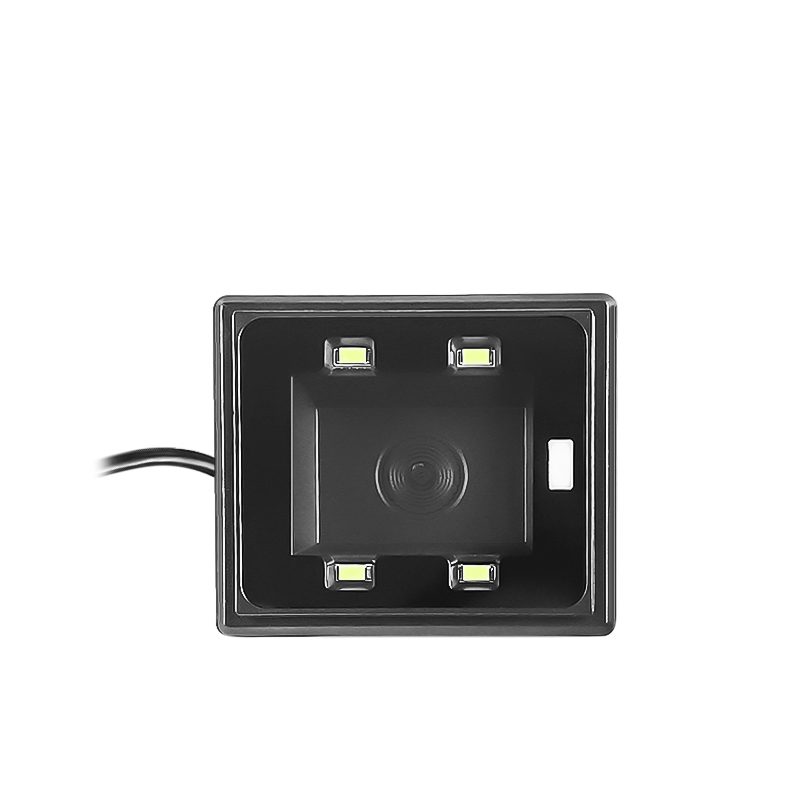

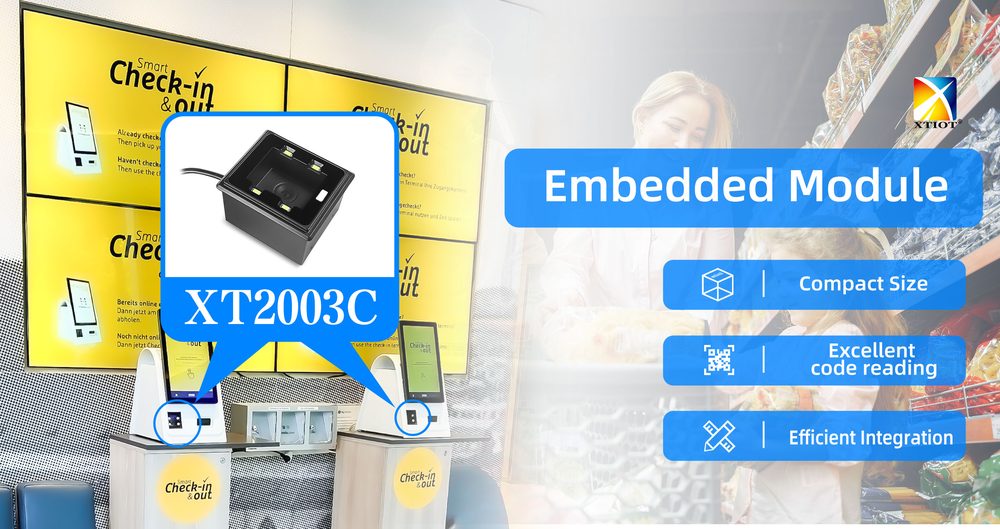

XT2003C / XT2003D 嵌入式扫码模组

Name: 兴通物联 · 扫码模块与扫码引擎
Address: 深圳, 广东, CN
Telephone: 13138881881
Price range: 询价

XT2003C 与 XT2003D 是 78.4×67.2×53.2mm 的嵌入式二维扫码模组，带完整外壳与安装结构，640×480 CMOS，C 型识读精度 3mil、D 型 5mil。C 型多一路 RS485，地铁闸机、门禁通道、酒店入住登记这类要长走线或挂总线的设备常选它。

规格参数

技术参数

传感器	640×480 CMOS，白光 LED 补光
识读码制	一维码、二维码、纸质码、电子屏幕码
识读精度	≥3mil（XT2003C）/ 1D≥5mil（XT2003D）
通讯接口	USB KBW / USB HID POS / USB CDC / RS232 / TTL；XT2003C 另有 RS485
产品尺寸	78.4×67.2×53.2mm，约 186g（含 2m 数据线）
典型应用	地铁与门禁闸机、查价机、酒店入住登记、咖啡自助机、商超收银台

参数以现行规格书为准，不同型号在分辨率、精度、尺寸上存在差异，下单前请与工程师确认具体型号。

设计要点

每一条都对应一个实际装机时遇到的问题。

自带外壳与安装孔位，嵌入面板后不需要再配装饰件与支架。

XT2003C 带 RS485，多台模组沿闸机串一条总线，布线省事。

78mm 宽的读码窗口，客人凑近就能读到，不用精确对准。

USB 或串口连接即可更新固件，装机后发现识读问题不用拆机寄回。

典型应用

1. 面板开孔尺寸与安装深度；2. 主控接口类型与电平；3. 实际码样与最小模元；4. 安装距离与视角。

这四项发给我们，型号基本一次定准，避免来回寄样品。

资质与知识产权

模组、结构与解码程序都在自有体系内完成，方案里的每一项参数都能追溯到实测与出厂检验记录。

FAQ

以下问题来自自助终端、一体机与工业设备厂商的真实咨询，答案可直接作为选型依据。

嵌入式扫码模组能不能先拿样品试装？

可以。XT2003C / XT2003D 嵌入式扫码模组常规型号样品 1–3 个工作日发出，试装不合适可以换型号再试。试装前请确认面板开孔尺寸与主控接口，这两项决定能不能直接装进去。

XT2003C / XT2003D 嵌入式扫码模组支持定制吗？

支持按结构定制：面板开孔、支架角度、线材长度与接头、线序定义都可以改。只改线材与支架的，几台起做；涉及光学或主板改动的，需要评估起订量与开发周期。

读码读不出来一般是什么原因？

常见四类：码的模元太小超过模组精度、标签反光或覆膜导致对比度不足、补光过曝、安装距离超出景深。把实际码样与安装照片发过来，我们判断属于哪一类并给调整方案。

怎么和我们的主控对接？

USB KBW / USB HID POS / USB CDC / RS232 / TTL；XT2003C 另有 RS485 都有对应协议，提供配置码与协议文档。USB 键盘模式免驱，虚拟串口与 HID POS 需要主控侧按协议收码；RS232/RS485/TTL 需要确认电平与波特率。

把设备照片、开孔尺寸、码样发过来，工程师按实际工况给型号，不按参数表推高配版。
